各種型號氣液增壓缸氣路連接圖/動作順序

玖容各種型號氣液增壓缸氣路連接圖/動作順序

一、JRA標準型氣液增壓缸氣路連接圖/動作順序

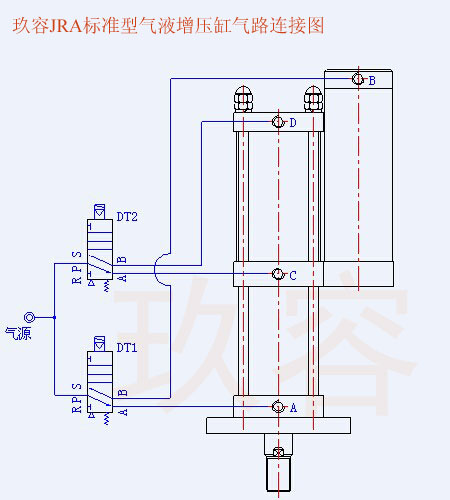

1、JRA標準型氣液增壓缸氣路連接圖

2、JRA標準型氣液增壓缸動作順序
(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；
(2)、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；
(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；
(4)、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，些時一個動作循環完成。

二、JRAA水平安裝型氣液增壓缸氣路連接圖/動作順序

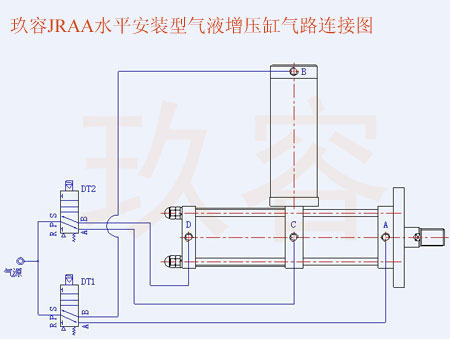

1、JRAA水平安裝型氣液增壓缸氣路連接圖

2、JRAA水平安裝型氣液增壓缸動作順序
(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；
(2)、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；
(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；
(4)、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，些時一個動作循環完成。

三、JRB力行程可調型氣液增壓缸氣路連接圖/動作順序

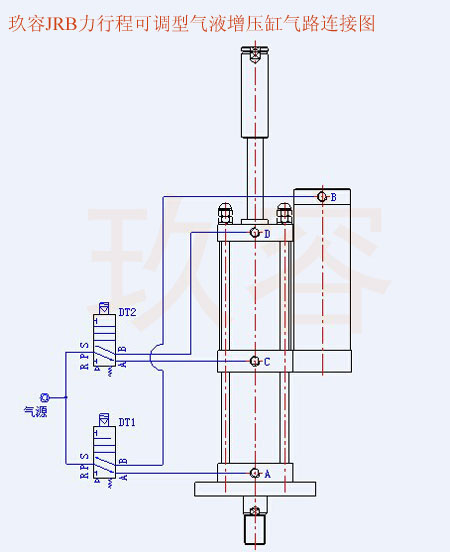

1、JRB力行程可調型氣液增壓缸氣路連接圖

2、JRB力行程可調型氣液增壓缸動作順序
(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；
(2)、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；
(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；
(4)、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，些時一個動作循環完成。

四、JRC總行程可調型氣液增壓缸氣路連接圖/動作順序

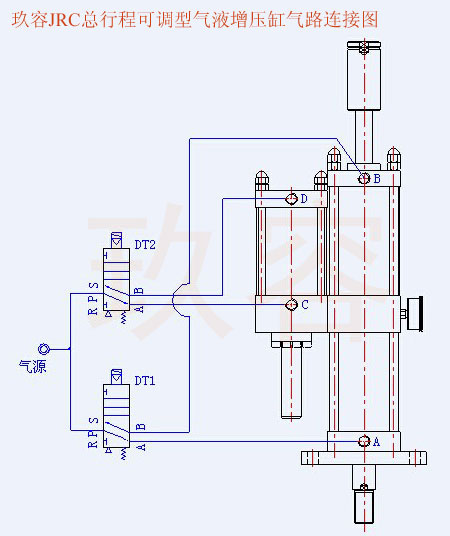

1、JRC總行程可調型氣液增壓缸氣路連接圖

2、JRC總行程可調型氣液增壓缸動作順序
(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；
(2)、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；
(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；
(4)、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，些時一個動作循環完成。

五、JRD總/力行程可調型氣液增壓缸氣路連接圖/動作順序

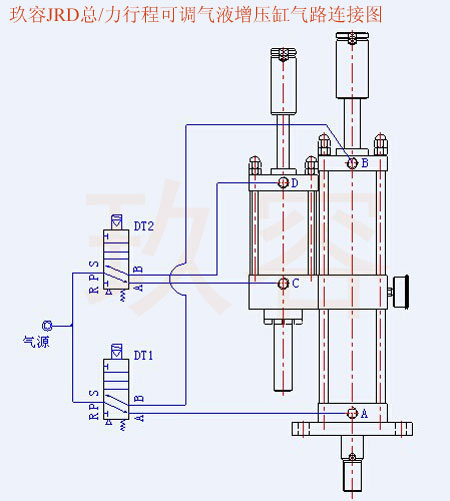

1、JRD總/力行程可調氣液增壓缸氣路連接圖

2、JRD總/力行程可調氣液增壓缸動作順序
(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；
(2)、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；
(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；
(4)、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，些時一個動作循環完成。

六、JRE直壓式氣液增壓缸氣路連接圖/動作順序

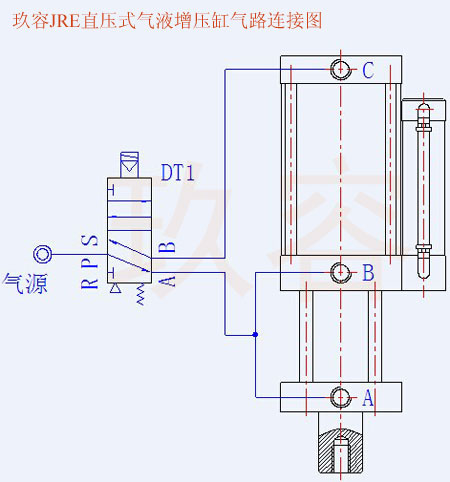

1、JRE直壓式氣液增壓缸氣路連接圖

2、JRE直壓式氣液增壓缸動作順序
(1)、增壓缸按照上圖氣路連接圖接好之后，打開氣源，此時增壓缸處于回位狀態；
(2)、電磁閥DT1通電，切換氣路使氣壓作用于氣缸活塞使氣缸活塞開始位移，直接開始直壓；
(3)、根據加工工件保壓需要，調節保壓時間，電磁閥DT1斷電，再次切換氣路，使氣缸和油缸同時回位達到初始狀態。至此一個動作循環完畢。

七、JRF快速單列式氣液增壓缸氣路連接圖/動作順序

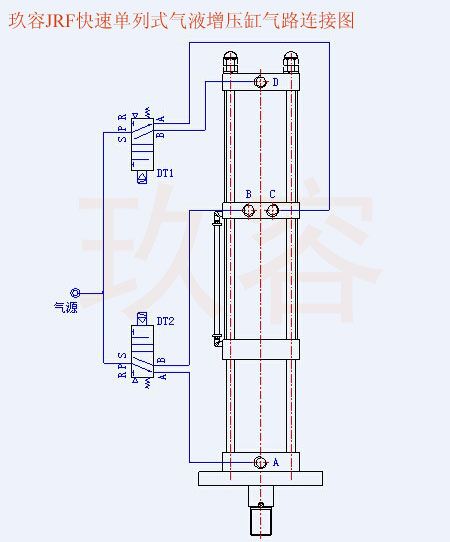

1、JRF快速單列式氣液增壓缸氣路連接圖

2、JRF快速單列式氣液增壓缸動作順序
(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；
(2)、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；
(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；
(4)、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，些時一個動作循環完成。

八、JRG復合式型氣液增壓缸氣路連接圖/動作順序

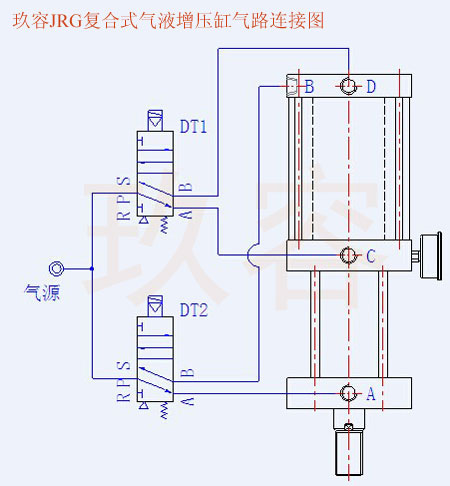

1、JRG復合式氣液增壓缸氣路連接圖

2、JRG復合式氣液增壓缸動作順序
(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；
(2)、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；
(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；
(4)、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，些時一個動作循環完成。

九、JRM快速型氣液增壓缸氣路連接圖/動作順序

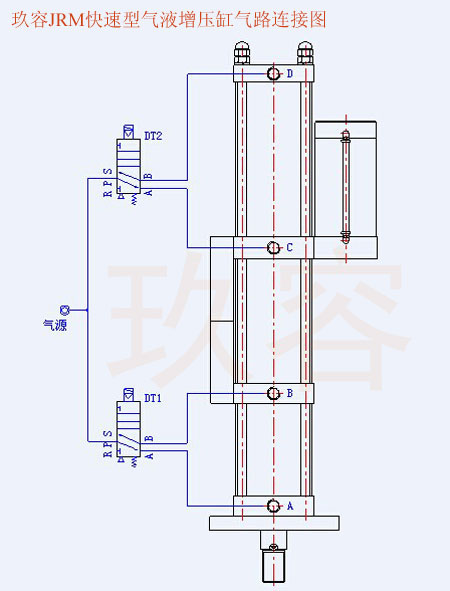

1、JRM快速型氣液增壓缸氣路連接圖

2、JRM快速型氣液增壓缸動作順序
(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；
(2)、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；
(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；
(4)、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，些時一個動作循環完成。

十、JRO預壓式氣液增壓缸氣路連接圖/動作順序

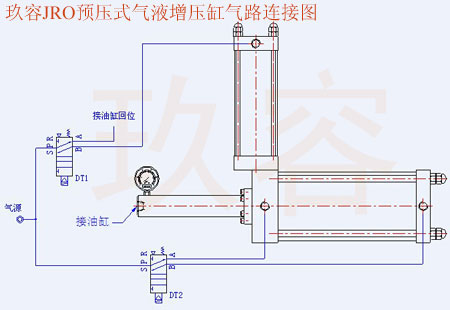

1、JRO預壓式氣液增壓缸氣路連接圖

2、JRO預壓式氣液增壓缸動作順序
(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；
(2)、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；
(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；
(4)、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，些時一個動作循環完成。

十一、JRP并列式氣液增壓缸氣路連接圖/動作順序

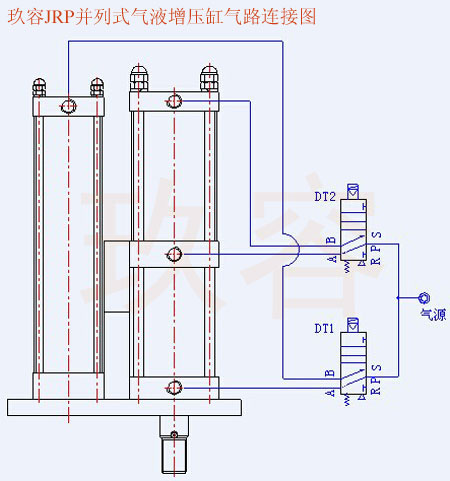

1、JRP并列式氣液增壓缸氣路連接圖

2、JRP并列式氣液增壓缸動作順序
(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；
(2)、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；
(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；
(4)、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，些時一個動作循環完成。

十二、JRT倒裝型氣液增壓缸氣路連接圖/動作順序

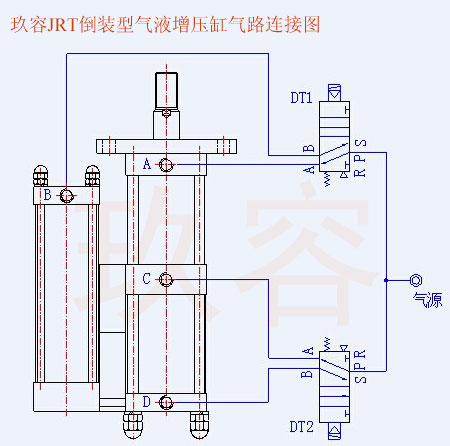

1、JRT倒裝型氣液增壓缸氣路連接圖

2、JRT倒裝型氣液增壓缸動作順序
(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；
(2)、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；
(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；
(4)、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，些時一個動作循環完成。
